Прибор для исследования газоразрядного
свечения "Корона-ТВ"


 Прибор предназначен для визуализации      газоразрядного свечения  различных   объектов: тканей, участков кожи, образцов жидкостей,  материалов,  биологических и цитологических проб
и т.д.

      Программное   обеспечение   GDV   Grabber  21,   входящее    в    комплект поставки, позволяет вводить изображения в ЭВМ через стандартное устройство видеозаписи  и  управлять режимами  работы  прибора   и   экспозицией.

      Прибор   имеет   4   режима   работы   при   уровнях   напряжений от 4 до 16 кВ с частотой  импульсов  1кГц.   Электрод   прибора  диаметром  80  мм  выполнен     в    виде   напыленного    на    предметное  стекло   прозрачного токопроводящего  слоя.

Выход видеосигнала:   composite
Интерфейс управления:   COM-port
Габаритные размеры, мм   335x266x132
Масса, кг   4,5 кг


Система газоразрядной визуализации "Стример"

     Система газоразрядной   визуализации   "Стример".    Систему   отличает   модульный   принцип построения,   малые габариты,   наличие   выносных  электронно-оптических блоков   (БЭО),   выполненных   в  различных  модификациях:  горизонтально устанавливаемый    блок    с   диаметром    электрода   60  мм   и   блоки   типа "пистолет" с диаметрами электродов 10, 30 и 60 мм.
      Особенностью   построения   системы   "Стример"   является    вынесение высоковольтного  трансформатора  в  состав  БЭО , что  позволяет увеличить длину кабеля, соединяющего БЭО с генератором,  до 1.5-2 м.
      Съемка  с  помощью горизонтального блока производится традиционным способом,  когда  пациент  сам  прикладывает  палец  руки  к электроду. Пуск генератора  и  запись  изображения  производится  от  клавиши "мыши". При использовании   "пистолетов"   специалист,   производящий  съемку,  прикладывает  электрод  к  участку  кожного  покрова  пациента,   а  команда  ПУСК, включающая  генератор  и  фиксирующая кадр  изображения,  инициируется от  пусковой  кнопки "пистолета". Различный  диаметр электрода определяет следующее   преимущественное  применение  модификаций  БЭО.  Горизонтальный  блок  60  мм  предназначен  для традиционной съемки изображений пальцев рук, образцов жидкостей, минералов, зерен растений и т.п. объектов.      "Пистолет"  60мм предназначается  для съемки изображений пальцев рук взрослых  пациентов  с  ограниченной   подвижностью  суставов.  "Пистолет" 30мм  предназначен  для  съемки  изображений  пальцев  детей  дошкольного возраста.  "Пистолет" 10 мм   предназначен для визуализации акупунктурных  точек  и  воздействия  на  них.  БЭО  30мм  и  60  мм  модификации "пистолет" могут  быть   также   использованы   для   визуализации   и   терапевтического воздействия на отдельные участки кожного покрова человека.

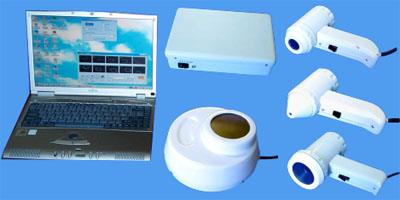

Внешний вид приборов системы газоразрядной визуализации "Стример".

      Справа  -  три    модификации    БЭО    типа    "пистолет"    с   различными диаметрами    электродов,   в  центре внизу - горизонтальный вариант БЭО, в центре      вверху  -  программно      перестраиваемый      генератор,     слева - ноутбук     с     открытой     панелью     управления.     Питание    программно  перестраиваемого    генератора   осуществляется  от  стандартного  сетевого  блока   питания   для  компьютеров  типа  ноутбук  или от аккумулятора 12 В.
К     генератору    может     быть    подключен    БЭО    любой    модификации. Управление    генератором    производится    от    компьютера    через   СОМ-порт  по стандартному  протоколу   обмена RS-232.
      Генератор    имеет    встроенный    микроконтроллер,   обеспечивающий возможность выполнения  перестройки частоты  и  амплитуды  напряжения импульсов   генератора    в    диапазоне   от   500  до  3000 Гц   и  от 3 до 12 кВ соответственно.    С     помощью    программных      регулировок    выходное напряжение  импульсного стабилизатора  может  быть  задано  для  любого из  четырех  режимов  работы.  Частота  импульсов  задается одновременно для  всех  режимов  работы.  Выставленные   уровни  и  частота напряжения запоминаются    и    автоматически    устанавливаются    при    последующих включениях     системы.     В      программе     предусмотрена     возможность отключения     внешнего    запуска    системы    от     кнопки   "пистолета"    и переход к запуску от кнопки "мыши".

Требования к ЭВМ

      - Intel Pentium II 300 МГц (или выше),
      - ОС Windows 95/98/98SE,
      - RAM не менее 32 Мб,
      - Видеоадаптер, поддерживающий режим True Color 24 bit RGB (или 32 bit),   с разрешением не менее 800х600,
      - Свободный COM-порт,
      - Свободный PCI-слот при использовании внутреннего устройства   видеозаписи или свободный USB-порт при использовании внешнего    устройства видеозаписи.

Протестированные и рекомендуемые устройства видеозаписи:

      для шины PCI:     AVer Media TV-Phone 98
                                      Fly Video 98 EZ,
      для шины USB:    AVer TV USB (с драйвером версии 1.0)
